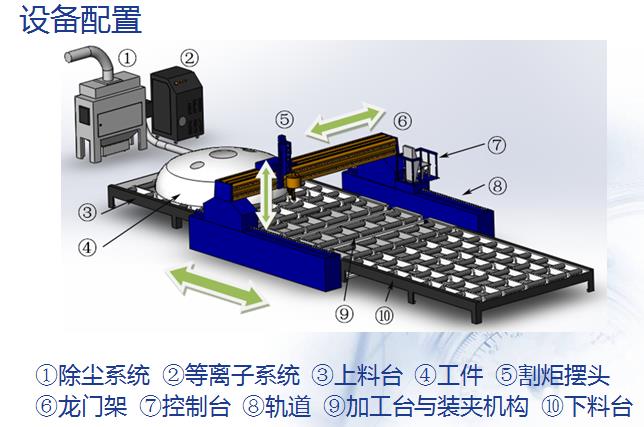

本设备为五轴相贯线切割机,可提供高精度、高质量、高效率的封头下料切割。XY向进给使用齿轮齿条传动,Z轴使用滚珠丝杠传动。横梁正面安装割炬切割装置,实现坡口切割的两个自由度。

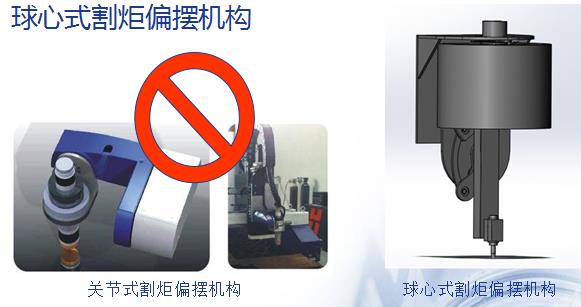

割炬封头坡口的执行机构采用本公司所设计的回转执行机构,该机构与传统方案相比,优势在于无需电气软件校枪装置,不仅确保了坡口切割稳定性和质量,还大大减少了时间消耗。
主要参数 |
|||
机架尺寸 |
14m×8m×1.9m |
定位精度 |
±0.1mm |
轨矩 |
7m |
切割精度 |
直切,X、Y、K、V坡口 |
有效切割宽度 |
轨矩-800mm |
切割速度 |
50~4000mm/min |
有效切割长度 |
轨道长度-2000mm |
空程速度 |
≤15000mm/min |
封头切割范围 |
封头直径-1.4m~4.3m |
割炬范围 |
0°~150° |
切割厚度 |
碳钢 ≤32mm |
|
|
