P系列多轴CNC系统
高端管/型材切割机控制系统
  • •    研华一体化工作站
  • •    DeltaTau PMAC高性能运动控制卡
  • •    多达8轴的伺服控制和运动插补
  • •    可配置的24路输入输出(可扩展)
  • •    PC-Based机床控制系统
  • •    ProFace 5.7''工业触摸人机界面
  • •    编程、操作双屏显示
  • •    快捷的伺服驱动接口
  • 技术参数

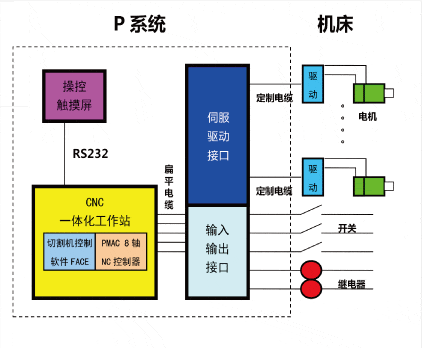

  • 系统框图

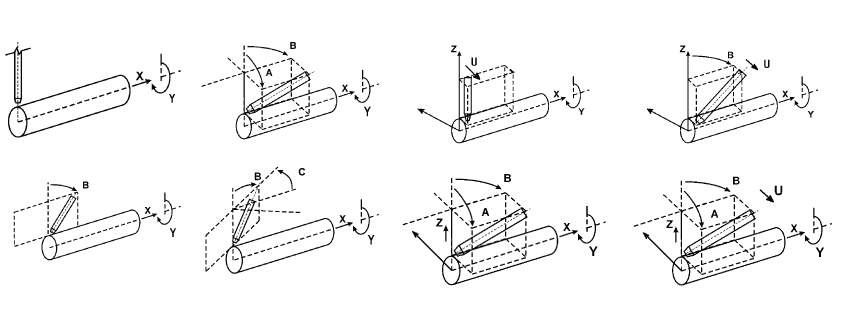

  • 切割类型

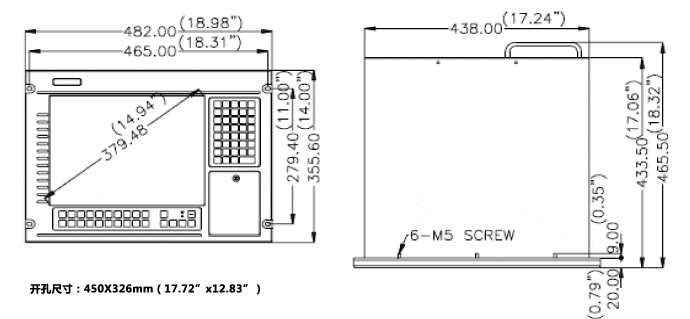

  • 系统尺寸
  • 支持机型

IPC



PC系统

研华一体化工作站

处理器

P4 3.0GHz以上

内存

512MB以上

硬盘

250GB以上

NC



运动控制

高端PMAC多轴运动控制卡

控制轴数

最大到8轴

轴控制

模拟量速度闭环

控制算法

PID/notch/feedforward伺服算法

插补

直线、圆弧、样条、PVT

轴IO

限位、零位、报警、使能

IO



输入输出

24个可配置

操作



操作

5.7"工业级触摸屏

控制软件



CNC软件

FACE V4.0

IO显示

实时状态反馈

轨迹显示

展开图/轴测图/三视图

轨迹模拟

动画

定位

点动/连动/定点

切割方式

手动/文件

运行方式

切割/演示

速度设置

无级调速

暂停功能

沿轨迹前进/后退/返回断电/继续切割

兼容软件

交鸿/Tekla/Solidworks/AutoCAD/STCAD/3D3S/MicroSAS

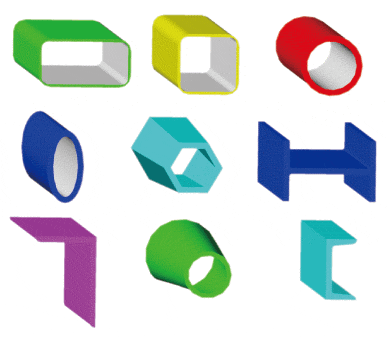

切割类型



圆管

标配

椭圆管

可切割

方管

可切割

矩形管

可切割

H型钢

可切割

角钢

可切割

槽钢

可切割

多棱管

可切割

锥形管

可切割

椭圆管

可切割



`
