相贯线焊接工作站
离线编程的机器人焊接系统
  • •   ABB IR1410弧焊机器人
  • •   松下YD-350 GR3全数字焊接电源
  • •   固高4轴运动控制卡
  • •   两自由度变位机
  • •   机器人离线编程
  • 主要技术参数

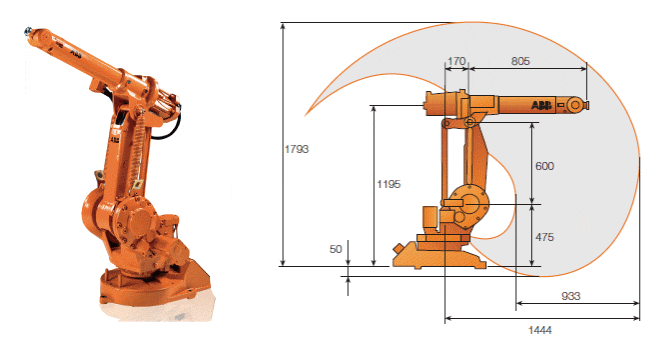

  • 机器人
  • 机器人参数
  • 焊接系统特点

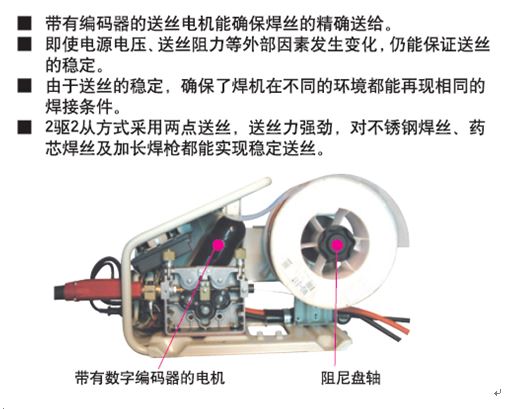

  • 送丝机

项目

轴数与自由度

7个+1个辅助

工作空间

1米(最大)

焊接方式

MAG气保焊

焊接控制

离线编程

工件夹紧

人工辅助

工位

2工位(每工位2-3工件)

生产节拍

1分钟/工件

操作员

1-2人

操作界面

电气操作面板

工件程序数

10-20个

机器人

机器人本体、机器人控制器、试教器、通信电缆

焊接系统

焊接电源、焊枪、送丝机、夹持器

工作台和夹具

两位工作台、快装接口、夹具(根据工件)

安防设施

安全围栏、安全帘

项目

数值

负载能力

5Kg

工作空间

1.44M

3轴上的辅助承载

18Kg

轴数

6

定位精度

0.05mm

电源容量

4KVA @ 200-600V,50-60Hz

质量

225Kg

最大移动速度

2.1M/s

使用环境

0-45度 95%相对湿度(最大)

•    在宽泛的电流范围内实现稳定的焊接
•    快捷顺畅的引弧
•    自由设定的电弧特性
•    操作方便的轻触式面板
•    焊接数据管理
•    通过与机器人连接、实现更出色的焊接
