G系列多轴CNC系统
高性价比管/型材切割机控制系统
  •
  • •    高性价比的中低端切管机控制系统
  • •    友好的图形用户界面
  • •    真实的3D造型和同步模拟
  • •    所见即所得的文件加工
  • •    3D刀路模拟效果
  • •    平面切割机式经典菜单结构
  • •    功能强大的系统调试工具
  • 技术参数

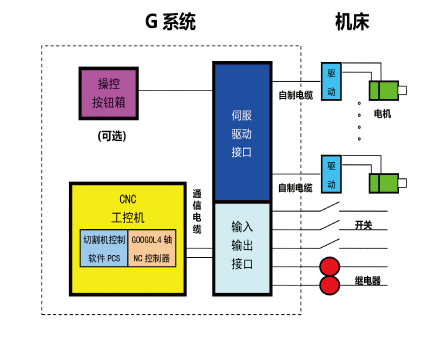

  • 系统框图

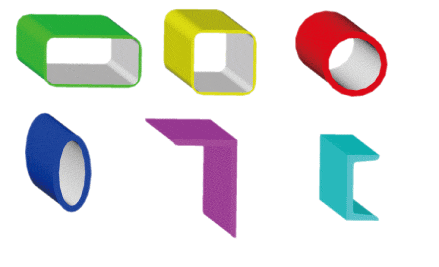

  • 切割类型

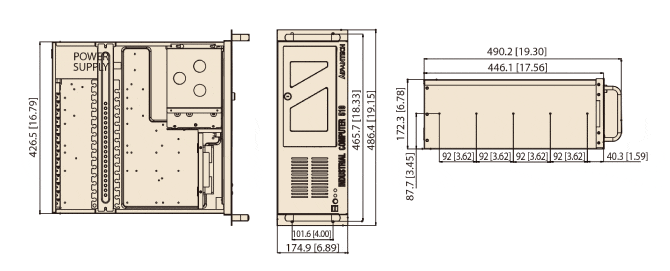

  • 系统尺寸

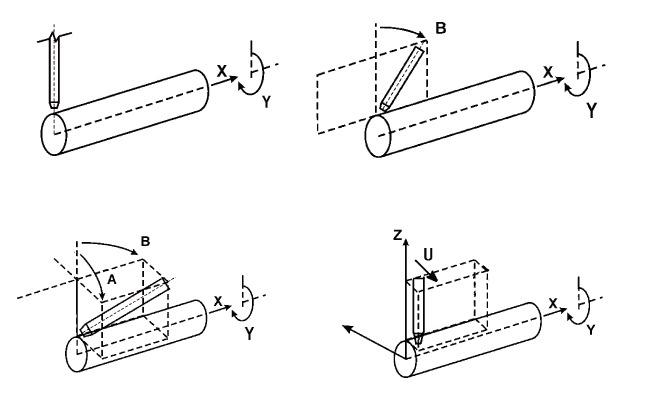

  • 支持机型

IPC

PC系统

研华510工控机

处理器

P4 3.0GHz以上

内存

512MB以上

硬盘

250GB以上

NC

运动控制

高性能Googol运动控制卡

控制轴数

最大到4轴

轴控制

脉冲量开环控制

插补

直线、圆弧

轴IO

限位、零位、报警、使能

IO

输入输出

16输入16输出

操作



操作

电气按钮箱

控制软件

CNC软件

PCS V1.0

调试软件

MCI V1.0

IO显示

实时状态反馈

输入输出

可配置

轨迹显示

展开图/三维实体(所见即所得)

轨迹模拟

动画

定位

点动/连动/定点

切割方式

手动/文件

运行方式

切割/演示

速度设置

拨档旋钮

暂停功能

沿轨迹前进/后退/返回断电/继续切割

兼容软件

交鸿/AutoCAD/STCAD/3D3S

切割类型

圆管

标配

方管

无坡口切割

矩形管

无坡口切割

角钢

无坡口切割

槽钢

无坡口切割

椭圆管

无坡口切割
